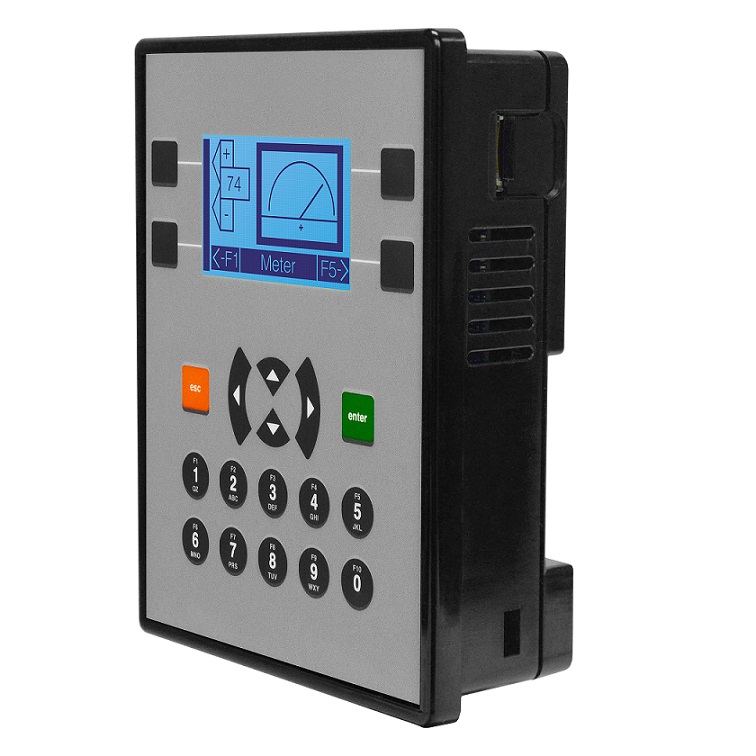

HE-X2
2.2寸单色图形显示器
扫描速率1.2mS/K
256kB逻辑内存
1个RS232 接口，1个RS485接口
1个CAN总线接口
支持32GB microSD卡
A型内置：12DI，12DO，4AI，2AO
R型内置：12DI，6Relay，4AI，2AO
|
主要规格 |
X2-A |
X2-R |
|
数字量输入 |
12通道晶体管输入（其中4路可配置为高速计数通道） |
|
数字量输出 |
12通道晶体管输出 |
6通道继电器输出 + 2通道晶体管输出 |
|
其中2路可配置为PWM，PTO输出 |
|
模拟量输入 |
4通道0-20mA信号，12位精度 |
|
模拟量输出 |
2通道4-20mA信号，12位精度 |
|
通信功能 |
1 x RS232 , 1 x RS485 , 1 x CAN |
|
人机界面 |
单色液晶图形显示器，支持中文；20个数字/自定义功能键 |
|
microSD |
支持，最大32GB |
|
扩展能力 |
支持HORNER全系列Smart IO扩展模块，最大1024 DI / DO , 256 AI / AO |
|
外形尺寸 |
125mm x 96mm x 31mm |
|
 |
HE-X2
|
产品特性 |
|
显示屏 |
2.2"单色图形显示屏 |
|
分辨率 |
128X64像素 |
|
背光灯控制 |
程序可控制背光开关 |
|
画面存储器 |
8MB |
|
最大页面数 |
250 |
|
按键数 |
20个预定义/自定义按键 |
|
逻辑扫描速率 |
1.2mS/K |
|
逻辑内存 |
256KB |
|
最大寄存器数 |
5000 |
|
MicroSD |
支持（最大32GB） |
|
编程口 |
串口，USB |
|
内置通讯 |
2X串口，1XCAN，2XUSB |
|
支持的I/O |
SmartStix,Block,Mod |
|
产品规格 |
|
电源 |
19.2-28.8VDC |
|
能耗 |
64 mA @ 24 VDC |
|
安装方式 |
面板安装 |
|
外型尺寸 |
96X125X31mm |
|
开孔尺寸 |
91X118.75mm |
|
工作温度 |
常温型（-10~60℃） |
|
工作湿度 |
5-95%RH,无凝露 |
|
防护等级 |
IP65（前面板），NEMA 4X |
|
产品认证 |
CE，UL | |
