FOX光纤扩展
SmartStack FOX光纤扩展基座
一般OCS各系列控制器本体最多可插4块SmartStack I/O模块, 而光纤扩展基座(FOX)可以方便快捷高速的扩展更多的SmartStack I/O模块。FOX基座分为金属和塑料两种外壳,以适应不同外壳的SmartStack I/O模块。
光纤扩展I / O系统(FOX)是一个创新的总线扩展,极大地扩展了一些标准SmartStack的I / O ,可用于OCS,以及添加了各种结构并且可以在金属和塑料的版本中选择,以适应你的产品的需求。
Part Number |
Description |
HE-FOX30 |
Next Generation FOX Base supporting plastic SmartStack and plastic fiber |
HE-FOX12 |
Next Generation FOX Base supporting plastic SmartStack, plastic fiber and glass * |
HE800FOX104 |
SmartStack FOX Standard Base |
HE800FOX404 |
SmartStack FOX Base/Hub |
HE800FOX100 |
SmartStack FOX Module (required for OCS110, OCS210 and RCS250) |
Fiber Optic Cable Pairs |
|
HE800CBF000 |
SmartStack FOX Cable Pair, 0.5 or 0.6m length |
HE800CBF001 |
SmartStack FOX Cable Pair, 1.0m length |
HE800CBF002 |
SmartStack FOX Cable Pair, 2.0m length |
HE800CBF005 |
SmartStack FOX Cable Pair, 5.0m length |
HE800CBF010 |
SmartStack FOX Cable Pair, 10.0m length |
|
|
|

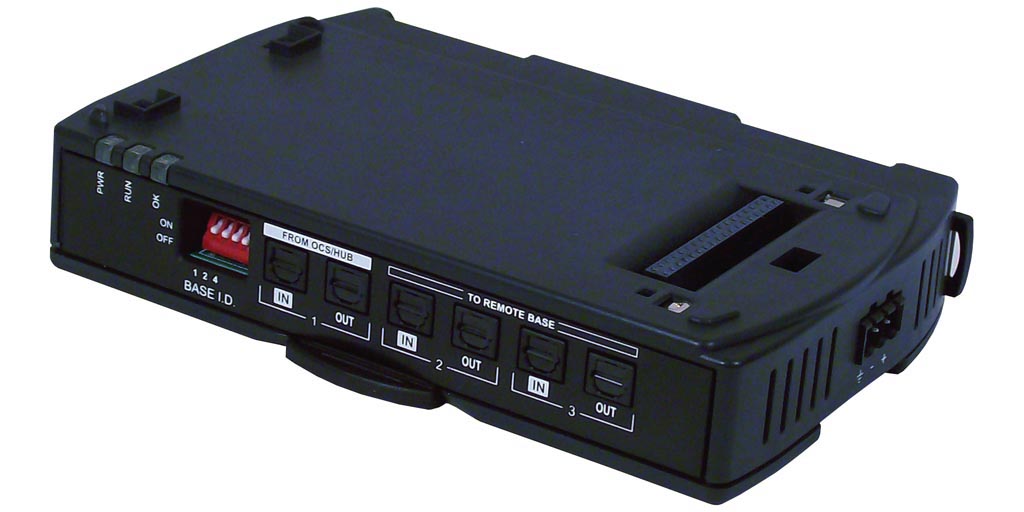

![](UploadFiles/201018162657367.jpg) |
FOX光纤扩展
技术规格
HE-FOX12 |
此型号光纤扩展基座为塑料外壳,带1对塑料光纤收发器和2对玻璃光纤收发器 |
HE-FOX30 |
此型号为光纤扩展HUB,塑料外壳,只带有3对塑料光纤收发器 |
HE800FOX100 |
此型号光纤扩展基座为金属外壳,带1对塑料光纤收发器,插在RCS或其它金属OCS背后,以扩展光纤接口 |
HE800FOX104 |
此型号光纤扩展基座为金属外壳,带1对塑料光纤收发器 |
HE800FOX404 |
此型号为光纤扩展HUB,金属外壳,带3对塑料光纤收发器 |
|
HE-FOX12/30 |
HE800FOX100/104/404 |
|
玻璃光纤 |
塑料光纤 |
塑料光纤 |
可扩展基座总数 |
5 |
5 |
最多光纤接口数 |
3 |
3 |
光纤最大长度 |
1640.42 feet(500 Meters) |
32.8 feet(10 Meters) |
32.8 feet(10 Meters) |
基座ID号 |
每一个基座必须有一个唯一的ID号。NX,QX(w/BP):2-6;其它OCS/RCSs:1-5 |
每一个基座或HUB必须有一个唯一的ID号 |
光纤类型 |
62.5微米多膜,ST插头 |
EIAJ RC-5720 (RC) |
EIAJ RC-5720 (RC) |
供电 |
9-30VDC @ 400mA maximum |
高 |
6.368 [161.75 mm] |
4.447 [112.94 mm] |
4.25” (108 mm) |
宽 |
1.234 [ 31.35 mm] |
6.368 [161.75 mm] |
6.63” (168.3 mm) |
厚 |
4.447 [ 112.94 mm] |
1.234 [ 31.5 mm] |
4.7” (119.4 mm) |
工作温度 |
32 - 140°F (0 - 60°C) |
湿度 |
5-95% 无凝结 |
认证 |
CE,UL |
参考手册 |

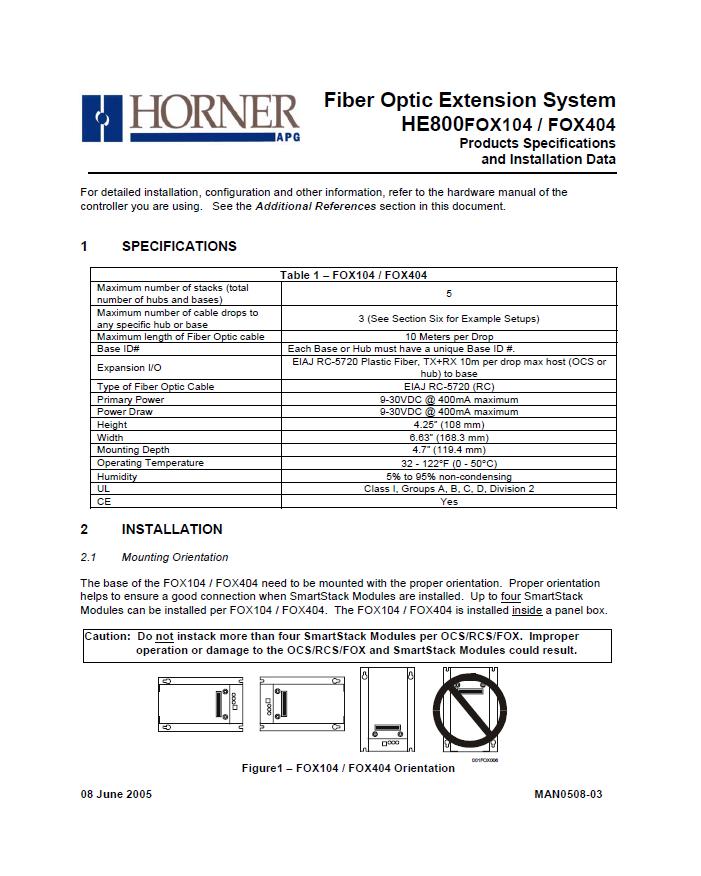

MAN0826 |
MAN0508 | |
