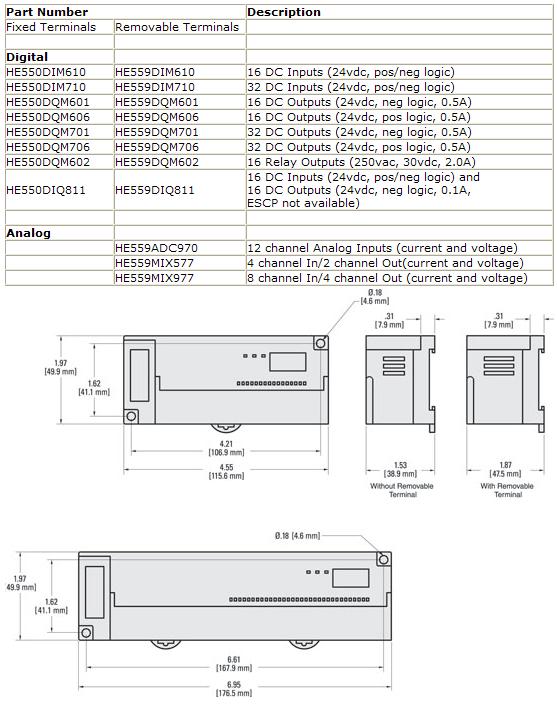

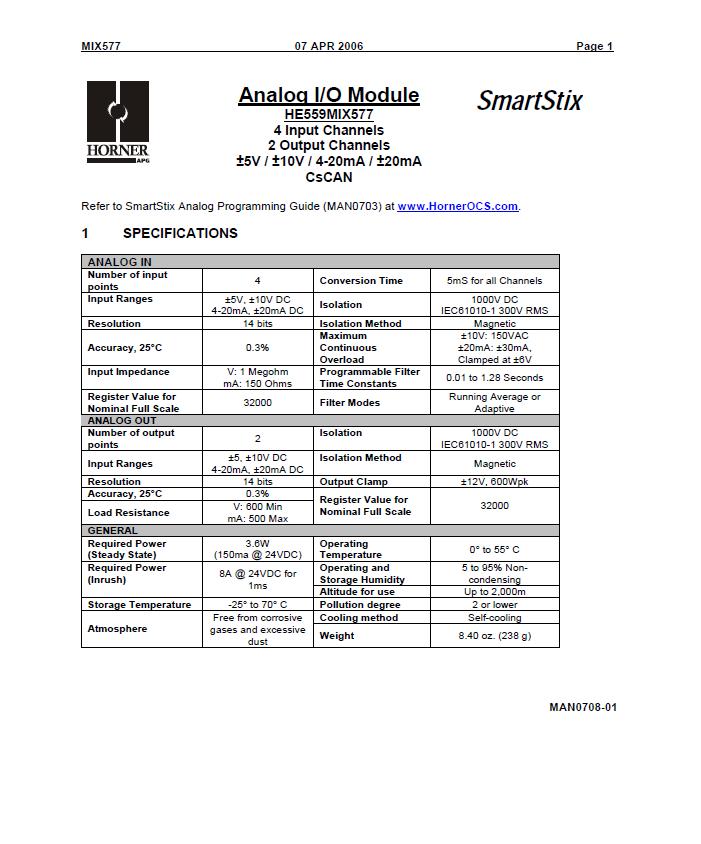

SmartStix远程扩展I/O
SmartStix I/O是为OCS控制器(NX﹑XLE﹑XLT﹑XL6﹑LX﹑QX等)扩展I/O而专门设计的产品;它是价格低廉的远程I/O模块;它通过CsCAN网络与OCS控制器连接,通讯协议是CsCAN Protocol。通过CsCAN网络接口彼此互相连接起来的设备被称为CsCAN节点,OCS控制器通过CsCAN网络与SmartStix I/O交换数据,并控制和监视实际的物理I/O点。
一台OCS控制器最多可以连接252个CsCAN节点,最远连接距离可达2000米,其中500米需要增加一个中继器。请注意CsCAN节点既可以是SmartStix I/O模块也可以是任何一款OCS控制器。
|
![](UploadFiles/201012616638657.jpg) |
SmartStix远程扩展I/O
SmartStix 数字量输入模块
技术规格
|
HE550- |
HE559- |
|
DIM610 |
DIM710 |
DIM610 |
DIM710 |
输入点数 |
16 |
32 |
16 |
32 |
工作电压 |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
额定输入电流 |
7 mA |
7 mA |
7 mA |
7 mA |
ON状态电压 |
19 VDC |
19 VDC |
19 VDC |
19 VDC |
OFF状态电压 |
6 VDC |
6 VDC |
6 VDC |
6 VDC |
输入特性 |
双向 |
双向 |
双向 |
双向 |
隔离方法 |
光电耦合 |
光电耦合 |
光电耦合 |
光电耦合 |
内部电流消耗 |
200mA |
300mA |
200mA |
300mA |
OFF to ON响应 |
0-3ms |
0-3ms |
0-3ms |
0-3ms |
ON to OFF响应 |
0-3ms |
0-3ms |
0-3ms |
0-3ms |
运行指示 |
输入状态为ON时LED灯亮 |
输入状态为ON时LED灯亮 |
输入状态为ON时LED灯亮 |
输入状态为ON时LED灯亮 |
连接距离 |
2000m |
2000m |
2000m |
2000m |
连接端子 |
固定端子 |
固定端子 |
可移动端子 |
可移动端子 |
重量 |
159g |
237g |
159g |
237g |
参考手册 |
M051103 |
M051203 |
M051103 |
M051203 |
SmartStix 数字量输出模块
技术规格
|
DQM601 |
DQM606 |
DQM701 |
DQM706 |
输出点数 |
16点(公共端独立) |
16点(公共端独立) |
32点(每16点一公共端) |
32点(每16点一公共端) |
工作电压 |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
额定负载电压 |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
外部供电电压 |
24 VDC
±10% |
24 VDC
±10% |
24 VDC
±10% |
24 VDC
±10% |
外部供电电流 |
30mA |
30mA |
30mA |
30mA |
OFF to ON响应 |
2ms |
2ms |
2ms |
2ms |
ON to OFF响应 |
2ms |
2ms |
2ms |
2ms |
输出类型 |
Sinking |
Sourcing |
Sinking |
Sourcing |
最大负载电流 |
0.1mA每点最大电流;
2A每模块最大电流 |
0.5mA每点最大电流;
3A每模块最大电流 |
0.1mA每点最大电流;
2A每模块最大电流 |
0.5mA每点最大电流;
3A每模块最大电流 |
OFF漏电流
|
0.1mA |
0.1mA |
0.1mA |
0.1mA |
最大浪涌电流 |
0.4A 10ms |
1A 10ms |
0.4A 10ms |
1A 10ms |
最大电压降 |
1.5VDC(0.5A) |
1.5VDC(0.5A) |
1.5VDC(0.5A) |
1.5VDC(0.5A) |
内部电源消耗 |
280mA |
280mA |
380mA |
380mA |
运行指示 |
输出状态为ON时LED亮 |
输出状态为ON时LED亮 |
输出状态为ON时LED亮 |
输出状态为ON时LED亮 |
隔离方法 |
光电耦合 |
光电耦合 |
光电耦合 |
光电耦合 |
重量 |
161g |
191g |
240g |
290g |
|
M051303 |
M051303 |
M051404 |
M051404 |
HE550/HE559 – DQM602 |
输出点数 |
16点(每8点一公共端) |
OFF to ON响应 |
10ms |
额定负载电压 |
24 VDC,220VAC |
ON to OFF响应 |
12ms |
最小负载电压/电流 |
5 VDC / 1mA |
输出类型 |
N.O |
最大负载电流 |
2A每点最大电流
5A每组最大电流 |
内部电源消耗 |
550mA |
参考手册 |
M051503 |
重量 |
281g |
|
