SmartMod小点数I/O
Smartsmod I/O是为OCS控制器(XLE﹑XLT﹑XL6 ,NX﹑LX﹑QX等)扩展I/O而专门设计的串口I/O模块;它是价格低廉的近距离扩展的I/O模块;通过RS-485通讯线与OCS控制器连接,一个控制器可以同时扩展多个Smartmod模块。
Part Number |
Description |
HE359DIM610 |
12 DC Inputs (12/24vdc, neg logic). 2000vac isolation (in-RS485 & in-power) |
HE359DIQ512 |
4 DC Inputs (12/24vdc neg logic), 4 Relay Outputs (250vac, 30vdc, 2A max). 2000vac isolation (in-RS485 & in-power) |
HE359ADC107 |
4 channel Analog Inputs, Voltage (+/-10vdc) 1mV resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359ADC120 |
4 channel Analog Inputs, Current (4-20mA), 1uA resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359ADC207 |
8 channel Analog Inputs, Voltage (+/-10vdc) 1mV resolution, 2000vac isolation (ch-RS-485 & ch-power) |
HE359ADC220 |
8 channel Analog Inputs, Current (4-20mA), 1uA resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359RTD100 |
4 channel RTD Inputs (Pt-100, Ni-100, Pt-1000, Ni-1000) or Resistance Inputs (0-2000ohm). 0.1 degree Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359THM100 |
4 channel Thermocouple Inputs (Types J,K,R,S,B,E,T,N) or millivolt inputs (+/-1000mV, max). 0.1 degrees Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359THM200 |
8 channel Thermocouple Inputs (Types J,K,R,S,B,E,T,N) or millivolt inputs (+/-1000mV, max). 0.1 degrees Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
HE359DAC007 |
2 channel Analog Outputs, selectable between Voltage (0-10vdc) and Current (0-20mA). 1mV or 1uA resolution. 2000vac isolation (ch-RS485 & ch-power) |
HE359DAC107 |
4 channel Analog Outputs, selectable between Voltage (0-10vdc) and Current (0-20mA). 1mV or 1uA resolution. 2000vac isolation (ch-RS485 & ch-power) |

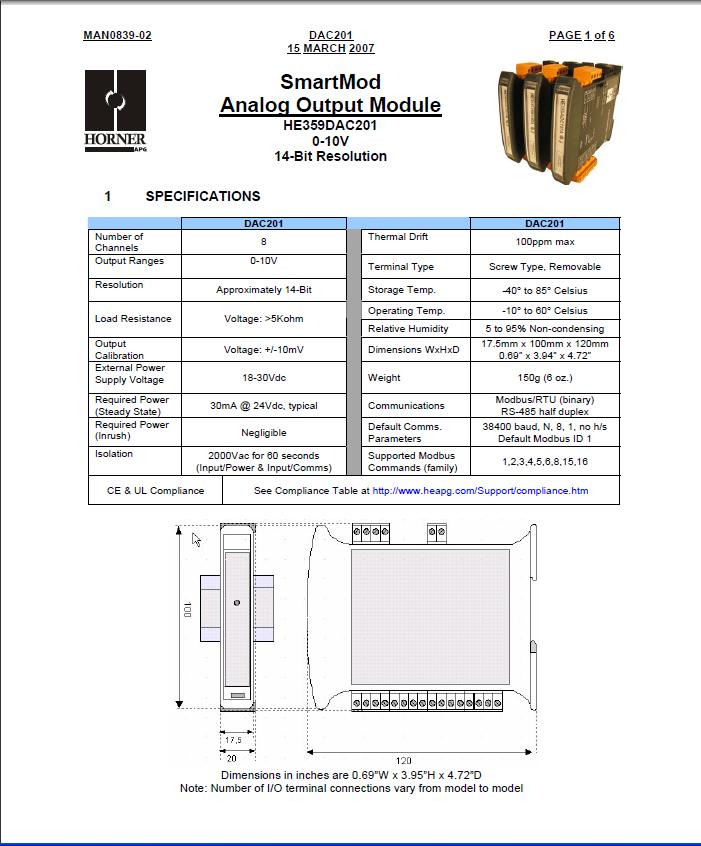

HE359DAC201 |
8 channel Analog Outputs, Voltage (0-10vdc) 1mV resolution. 2000vac isolation (ch-RS485 & ch-power) | |
|
|

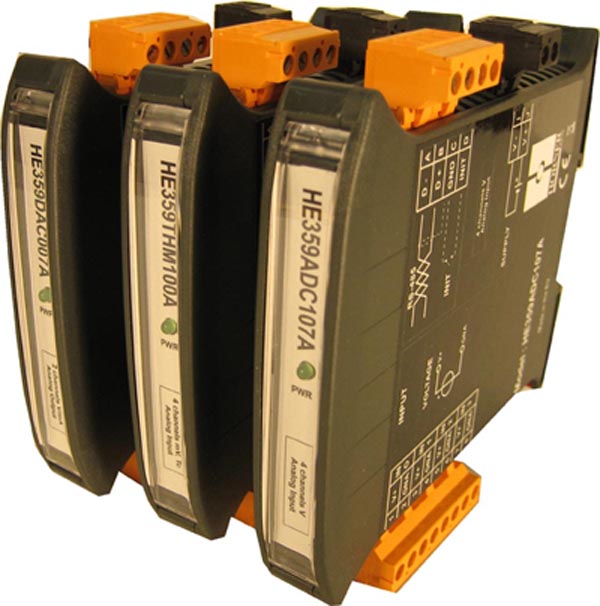

![](UploadFiles/201018162348383.jpg) |
SmartMod小点数I/O
SmartMod数字量输入模块
技术规格
|
DIM610 |
|
DIM610 |
通道数量 |
12 |
PLC的扫描速率 |
取决于与OCS控制器的通讯速率 |
输出范围 |
12/24VDC |
螺丝的类型 |
螺丝型 |
低电位 |
0-3VDC |
存贮温度 |
零下45至85℃ |
高电位 |
10-30VDC |
工作温度 |
零下10至60℃ |
相对湿度 |
5-95% |
输入阻抗 |
4.7Kohm |
尺寸 W×H×D |
17.5×100×120mm |
外部电源供电 |
10-30Vdc |
重量 |
150g |
所需电源在工作时的恒定值 |
35mA 24Vdc |
通信方式 |
Modbus/RTU(二进位)RS-485半双工 |
电流浪涌 |
忽略不计 |
缺省通讯参数 |
38400baud,N,8,1,noh/s Modbus缺省地址为1 |
绝缘 |
60秒2000Vac |
支持Modbus的命令 |
1,2,3,4,5,6,8,15,16 |
SmartMod数字量混合模块
技术规格
|
DIQ512 |
|
DIQ512 |
输入通道数量 |
4 |
PLC的扫描速率 |
最小20ms,取决于与OCS控制器的通讯速率 |
输入电压范围 |
12/24VDC |
螺丝的类型 |
螺丝型,可拆卸 |
输入阻抗 |
4.7Kohm |
电压峰值 |
30VDC |
存贮温度 |
零下45至85℃ |
高电位 |
10VDC |
低电位 |
0-3VDC |
工作温度 |
零下10至60℃ |
输出通道数量 |
4 |
相对湿度 |
5-95% |
最大开关电源 |
2A 250Vdc 2A 30Vdc |
尺寸 W×H×D |
17.5×100×120mm |
最小负载 |
5VDC,10mA |
重量 |
210g |
最大电压 |
250VAC 110VDC |
所需的电源恒定值 |
45mA 24Vdc |
通信方式 |
Modbus/RTU(二进位)RS-485半双工 |
电流浪涌 |
忽略不计 |
缺省通讯参数 |
38400baud,N,8,1,noh/s Modbus缺省地址为1 |
绝缘 |
60秒2000Vac |
支持Modbus的命令 |
1,2,3,4,5,6,8,15,16 |
|
SmartMod小点数I/O

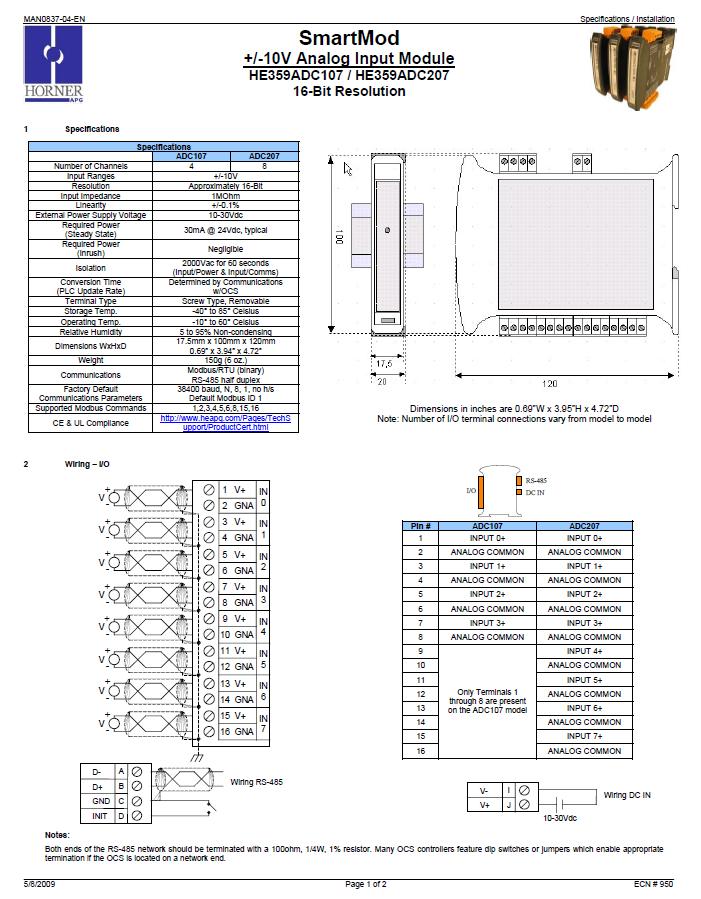

![](/UploadFiles/2010113163648780.jpg) |
|
